Рассмотрю что из себя представляет и для чего нужен газорегуляторный пункт — короче ГРП, принадлежность и принципы их эксплуатирования. Функции газорегуляторных пунктов. Газорегуляторные пункты применяются для уменьшения давления газа после распределительной станции, добавочной очистки газа от примесей ржавчины и удержании давления газа на необходимом значении с последующей безотказной, бесперебойной поставкой покупателям. Газорегуляторного пункта бывают центральными (обслуживать группу потребителей) и объектовыми (для подачи газа на объекты одного потребителя). в зависимости от действительного давления газового топлива на подаче, ГРПШ подразделяются на высокого давления (0,3-1,2МПа) и среднего (не более 0,3 МПа).
Образцы газорегуляторные пункты. ГРПШ подразделяются таким образом: - По регулируемому давлению: ГРП высокого, низкого и среднего регулируемого давления.
- По присутствию второй нити редуцирования: газорегуляторных пунктов с резервной линией преобразования и без.
- По величине линий редуцирования: многониточные и однониточные ГРП.
- По модели схемы газоснабжения потребителя природного газа это тупиковые и закольцованные ГРПБ.
- По величине ступеней уменьшения давления природного газа: многоступенчатые и одноступенчатые газорегуляторные пункты.

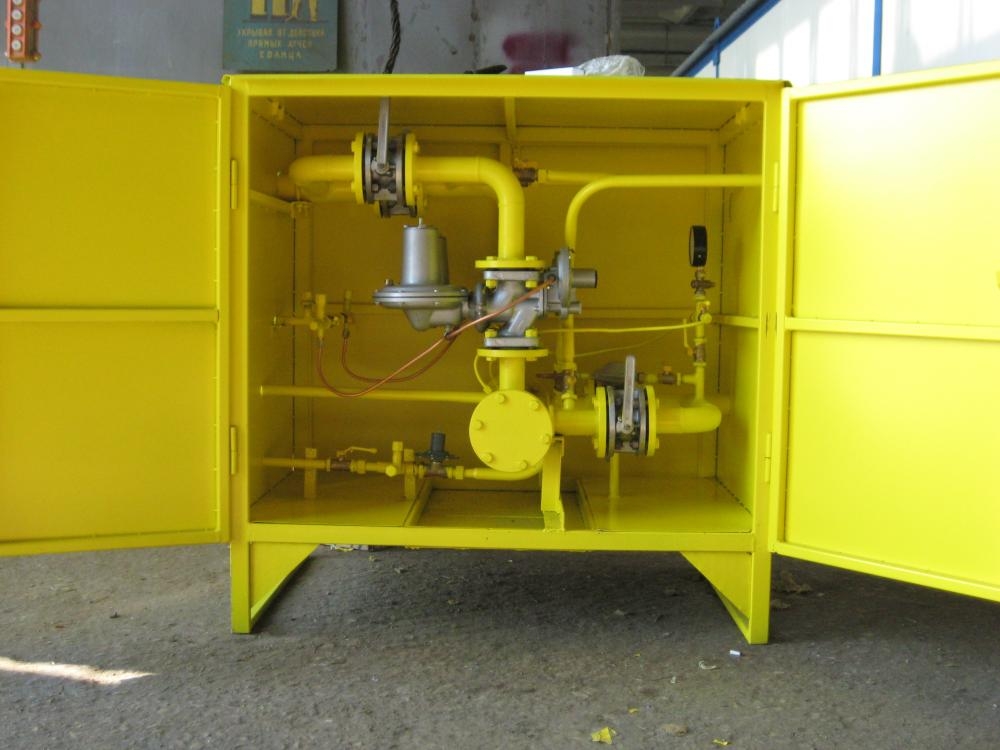

Способы эксплуатации ГРПШ. Природный газ сквозь входной газопровод подается на фильтр, там происходит очистка от мусора, и сквозь ПЗК попадает в регулятор давления (РД), в нем давление голубого топлива уменьшается и удерживается на проектном уровне, несмотря на изменения от потребления природного газа. при давлении голубого топлива далее регулятора (РД) давления выше разрешенных функций, как в случае выхода из строя функционирования регулятора давления - включается ГЗ - гидрозатвор или ПСК - (предохранительно сбросной клапан), из за чего превышение давления природного газа сбрасываются из газопровода. В случае когда давление голубого топлива продолжает возрастать и расход голубого топлива через ПСК - предохранительно сбросной клапан ожидаемого результата не вызвало, задействуется предохранительно-запорный клапан и расход газового топлива потребителю через эту линию останавливается. Так, чтобы обеспечить безаварийную подачу газового топлива потребителю, при выходе из работы регулятора давления шрп производят закольцовку по получаемому давлению, или возводят в ШРП дополнительную трубу преобразования. Обычно в компоновке газорегуляторного пункта монтируется обводная линия, обеспечивающая возможность подавать газ и контролировать не автоматическое задание регулируемого давления природного газа на период выполнения тех. Обслуживания или ремонта газового оборудования ГРП. Получено с портала http://proekt-gaz.ru/
